Selain itu didalam motherboard juga terdapat chip-chip controller yang bertugas untuk mengatur lalu lintas data di dalam sistem motherboard itu sendiri.
1. Accelerometer
Sensor Accelerometer adalah merupakan salah satu fitur yang di tanam pada laptop yang biasanya berfungsi untuk menentukan derajat kemiringan dari latop itu sendiri.
2. Internal SD/MMC
Bagian ini untuk adaptor berbagai jenis kartu memori seperti MMC, SD Card, memory M2, miniSD, ProDuo Stick. Jadi adaptor ini dapat Anda gunakan untuk memasukkan memory card untuk transfer data, baik memory hape atau gadget lainnya.
3. External SD/MMC
Bagian ini untuk adaptor berbagai jenis kartu memori seperti MMC, SD Card, memory M2, miniSD, ProDuo Stick. Jadi adaptor ini dapat Anda gunakan untuk menyimpan data secara internal.
Tegangan core CPU (VCore) adalah tegangan listrik dipasok ke CPU (yang merupakan rangkaian digital), GPU, atau perangkat lain yang mengandung inti pengolahan. Jumlah daya CPU menggunakan, dan dengan demikian jumlah panas itu menghilang, adalah produk dari tegangan ini dan saat ini ia menarik.
5. Power Suply 2.8 V
Dengan platform WD2 telah menggunakan CPU jenis UPPWD2 yang mempunyai versi dan kebutuhan tegangan berbeda uppwd v2.5 mengalami kerusakan sehingga memerlukan penggantian sedangkan suku cadangnya yang ada uppwd v3.2 dan uppwd v3.2E.
6. Power Suply 1.5 V
7. Power Suply 1.2 V
Uppwd v2.5 kebawah menggunakan tegangan Vcore =1.8 v. IC jenis Adjustable Voltage Regulator adalah jenis IC Pengatur Tegangan DC yang memiliki range Tegangan Output tertentu sehingga dapat disesuaikan kebutuhan Rangkaiannya. IC Adjustable Voltage Regulator ini juga memiliki 2 jenis yaitu Positive Adjustable Voltage Regulator dan Negative Adjustable Voltage Regulator. Contoh IC jenis Positive Adjustable Voltage Regulator diantaranya adalah LM317 yang memiliki range atau rentang tegangan dari 1.2 Volt DC sampai pada 37 Volt DC. Sedangkan contoh IC jenis Negative Adjustable Voltage Regulator adalah LM337 yang memiliki Range atau Jangkauan Tegangan yang sama dengan LM317. Pada dasarnya desain, konstruksi dan cara kerja pada kedua jenis IC Adjustable Voltage Regulator adalah sama. Yang membedakannya adalah Polaritas pada Output Tegangan DC-nya.
8. Power Suply 1.8 V
Dalam sebuah ponsel agar bisa hidup, ada beberapa tegangan kerja yang HARUS dan MUTLAK terpenuhi. Sebagai contoh Tegangan Kerja Ponsel yaitu VIO. Tegangan VIO mempunyai tegangan sebesar 1,8 dan tegangan sebesar 1,8 volt tersebut Harus dan Mutlak terpenuhi .seiring meingkatnya kompleksitas dan kecepatan memproses data bertambah cepat, tak dapat dielakan sebuah konsikuensi bahwa supply voltage akan turun dari 5V ke 3.3V, atau bahkan 1.8V untuk sebuah perangkat yang masuk kategori high density atau mempunyai jumlah rangkaian transistor yang sangat banyak. Sebuah tantangan ketika ada beberapa rangkaian yang masih beroperasi pada 5V. Ini berarti, sebagai seorang designer harus mencari akal agar dapat mengghubungkan kinerja antara perangkat dengan level kerja 3.3V dan 5V. Selanjutnya, tidak hanya mengubah voltase untuk voltase logika digital saja, akan tetapi memberi tegangan supply pada system 3.3V dan mengubah signal analog dari 3.3V/5V.
9. Power Suply 3.3VSUS
Untuk port video page tegangan diatas 3.3V
10. Power Suply 3.3 V
Untuk port video page tegangan diatas 3.3 dengan jenis Q13
5V pasokan listrik (atau 5VDC pasokan listrik) adalah salah satu pasokan listrik yang paling umum digunakan saat ini. Secara umum, output 5VDC diperoleh dari 50VAC atau 240VAC masukan menggunakan kombinasi transformator, dioda dan transistor. 5V pasokan listrik dapat dari dua jenis: pasokan listrik 5V diatur, dan 5V tidak diatur listrik supplies.5V diatur pasokan listrik datang dalam tiga gaya: Switching AC diatur ke DC, Linear diatur AC ke DC, dan Switching diatur DC ke DC. Berfungsi untuk port video page tegangan diatas 5V.
12. RAM (Random Acces Memory)
Random access memory adalah sebuah tipe penyimpanan komputer yang isinya dapat diakses dalam waktu yang tetap tidak memperdulikan letak data tersebut dalam memori. Ini berlawanan dengan alat memori urut, seperti tape magnetik, disk dan drum, di mana gerakan mekanikal dari media penyimpanan memaksa komputer untuk mengakses data secara berurutan.
13. Embedded Controler
Kontroler tertanam kadang-kadang dikenal sebagai “Pengendali Keyboard BIOS”, yang berasal dari fakta bahwa kontroler tertanam berevolusi dari keyboard controller dan sering masih digunakan sebagai pengendali keyboard. Bahkan saat ini, controller ACPI tertanam berkomunikasi dengan CPU dengan menggunakan I / O port yang sama bahwa pengendali keyboard yang digunakan di masa lalu.
14. Battery Charger
Battery charger adalah suatu alat yang berfungsi untuk mengisi battery dengan tegangan konstan hingga mencapai tegangan yang ditentukan. Bila level tegangan yang ditentukan itu telah tercapai, maka arus pengisian akan turun secara otomatis sesuai dengan settingan dan menahan arus pengisian hingga menjadi lebih lambat sehingga indikator menyala menandakan battery telah terisi penuh. port untuk mencharge battery dengan MB39A129.

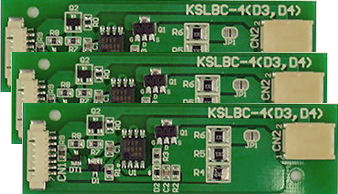

15. Backlight Power Suply
Backlight power supply diatur oleh Backlight Brightness register (8-bit). hanya atas 4 bit dari register ini digunakan – lebih rendah 12 bit tidak terdefinisi, dan harus diabaikan. Backlight Brightness register digunakan untuk mengatur siklus untuk power supply itu sendiri. Sebuah nilai 00H sesuai dengan siklus tugas dari 0% (sepenuhnya off), sedangkan nilai dari 0Fh sesuai dengan siklus tugas dari 100%. nilai interim dapat digunakan untuk mengatur tingkat tertentu.
16. Audio Codec
The ALC5631Q adalah kinerja tinggi dan kuat codec I2 S untuk perangkat portabel. konfigurasi multi-fungsi untuk input dan output port yang bisa fleksibel untuk menggunakan. Modus masukan diferensial dapat efektif untuk membatalkan umum-mode suara untuk sinyal masukan. Dan modus input tunggal berakhir dapat mudah digunakan untuk sinyal pendapatan eksternal. Dengan kontrol volume berbagai dapat digunakan untuk setiap jalur apakah analog ke jalur digital, analog ke analog jalan atau digital untuk jalur analog. Input analog ke jalur output analog adalah memotong ADC dan DAC yang dapat menjaga kinerja asli untuk output untuk sinyal pendapatan.
17. WLAN
Adalah untuk menjangkau wilayah LAN yang sulit dicapai dengan kabel tembaga biasa (copper wire), juga untuk menjangkau pengguna bergerak (mobile-users). Ada empat komponen utama dalam membangun jaringan WLAN ini. Berfungsi untuk memasukkan kabel WLAN +3.3V pada motherboard.
18. eMMC
eMMC adalah kepanjangan dari Embedded Multi-Media Controller, sebuah media penyimpanan yang berkecepatan tinggi dan sebagai modul controller, dimana mendia penyimpanan dan media controller itu terdapat dalam satu chip. Teknologi eMMC belum lama dikembangkan, sebelum menggunakan eMMC diperlukan controller khusus untuk membaca dan menulis data yang dikontrol dengan CPU dan di simpan dalam satu tempat sehingga kinerja CPU terkuras lebih banyak. Seiring perkembangan, kemungkinan penuhnya penyimpanan akan semakin penuh, dan ketika sudah penuh, kinerjanya sendiri akan semakin menurun, maka dari itu eMMC dikembangkan sebagai metode standar untuk building controller, artinya pengontrolan penyimpanan dilakukan oleh eMMC itu sendiri, tidak mengandalkan dari CPU lagi.
19. LCD Power Suply
Dalam LCD memantau power supply, kapasitor sesekali akan pergi buruk. Hal ini menyebabkan mereka bocor dan menonjol keluar dan catu daya tidak akan mampu memberikan kekuatan untuk monitor, menyebabkan ia bahkan tidak menyala. Jadi ya, ini cukup masalah jika Anda ingin monitor untuk bekerja.
20. System On Chip
Adalah sirkuit terpadu (juga dikenal sebagai "IC" atau "Chip") yang mengintegrasikan semua komponen dari sebuah komputer atau sistem elektronik lainnya. Ini mungkin berisi digital, analog, sinyal campuran, dan sering fungsi-semua frekuensi radio pada substrat tunggal. SOCS sangat umum di pasar komputasi mobile karena konsumsi daya yang rendah. [1] Sebuah aplikasi khas adalah di bidang embedded system.
21. TCON
